Analiza typowych usterek pomysłu naprawy telewizora LCD LCD TV_LCD

1. Podczas uruchamiania nie słychać żadnego dźwięku ani dźwięku, lampka zasilania miga raz i zmienia się w ciągłe światło, a po włączeniu ekran miga białym światłem. Ta usterka jest najczęściej spowodowana uszkodzeniem płyty sterownika podświetlenia lub może być spowodowana uszkodzeniem rurki lampy w ekranie.

2. Po włączeniu komputera pojawia się rozmazany ekran (mozaika), a dźwięk jest normalny. Zjawisko to jest spowodowane złą płytką cyfrową (niepodłączone przelotki lub słaby kontakt IC), a drugim jest złe połączenie wewnętrzne.

3. Występują trzy awarie, gdy urządzenie jest włączone, lampka zasilania nie świeci się, płyta główna młodszego brata jest uszkodzona, a część procesora młodszego brata nie działa prawidłowo.

Po czwarte, lampka miga i nie można jej włączyć

Magistrala procesora nie działa poprawnie lub układ scalony programu rozruchowego (BIOS) jest zły, a kontakt między" BIOS" IC i procesor są złe.

5. Jeśli na ekranie telewizora widać czarne pasmo lub jasną linię, poproś technika o naprawę. Alibaba koncentruje się na konserwacji, a aplikacja z łatwością rozwiązuje problemy związane z konserwacją.

6. Awarie takie jak kropki pełnego ekranu, zwykłe pionowe paski itp. Są spowodowane uszkodzeniem płyty buforowej zespołu ekranu. Możesz wymienić parę płyt buforowych (nawet jeśli jedna strona jest zepsuta, nie kupisz pary i nie sprzedasz ci jednej)) Lub zmierzyć, który układ scalony jest zły i po prostu go wymienić.

7. Rozmyty ekran, pełnoekranowe kolorowe kropki, zabezpieczenie zasilacza spowodowane zwarciem, chwilowe awarie napięcia VS lub VA itp. Są spowodowane uszkodzeniem płytki Y w maszynie PDP.

8. Awarie, takie jak ochrona rozruchu i przyciemnianie jasności są spowodowane uszkodzoną płytką X w komputerze PDP.

9. Na ekranie jest światło, ale brak znaku, obrazu lub nieregularnego koloru, braku koloru, obrazu negatywowego, niepowodzenia włączenia itp. Usterka jest spowodowana problemem z płytą logiczną w PDPLCD .

10. Najczęstsze są ciemne prążki, linie i inne wady. Zasadniczo można je podsumować jako problemy z ekranem. Niektóre wymagają warunków konserwacyjnych do naprawy, a inne są spowodowane wysoką temperaturą, która powoduje rozdzielenie ACF COF i punktu połączenia ekranu. Zjawisko to można wykorzystać z płaską głową. Naprawić warstwę podkładową lutownicy za pomocą czynnika termoizolacyjnego.

11. Po włączeniu maszyny świeci się światło, przez chwilę nie będzie światła ani dźwięku, z wyjątkiem (SHARP) itp., To obwód falownika (płytka wysokiego napięcia) zespołu ekranu zawiera Problem, a starzenie się i uszkodzenie świetlówki doprowadzi do ochrony tablicy wysokiego napięcia. Sposób, w jaki światłowód jest nadal zły dla samej płytki wysokiego napięcia, polega na anulowaniu obwodu sprzężenia zwrotnego średniej wartości porównania na karcie wysokiego napięcia.

1. Podświetlenie jest wyłączane, gdy ekran LCD jest włączony, gdy zasilacz jest włączony. W tej chwili funkcje sterowania dźwiękiem, pilotem i przyciskami na panelu są normalne. Zjawisko to jest spowodowane zabezpieczeniem obwodu podświetlenia. Przyczyną jest głównie nieprawidłowe zasilanie karty wzmacniacza podświetlenia. Obwód podświetlenia CCFL, jeśli pewna rura podświetlenia jest otwarta (zwykle zabezpieczenie obwodu spowodowane otwarciem gniazda lampy na płytce wzmacniacza podświetlenia lub gniazdo nie jest szczelnie podłączone) lub pewne pęknięcie lampy może spowodować powyższą awarię

2. Nie ma zmian w przełączniku podświetlenia, dźwięk, pilot zdalnego sterowania i sterowanie przyciskami na panelu są normalne. Ta usterka wymaga sprawdzenia następujących warunków pracy: 1) Zasilanie obwodu wzmacniacza podświetlenia, wspólny duży ekran to 24 wolty, bardzo niewiele używa 120 woltów, małe ekrany mają zwykle 12 woltów, 2), sygnał sterujący przełączania Wyjście oscylatora płyty wzmacniającej podświetlenie przez obwód sterujący procesora jest zwykle początkiem wysokiego poziomu, głównie sygnałem sterującym oświetleniem lampy 3 V-5 V. Jeśli wszystkie powyższe warunki pracy są spełnione, płytkę wzmacniającą podświetlenia można wymienić. W przypadku wymiany płyty wzmacniacza podświetlenia usterka pozostaje taka sama, głównie z powodu uszkodzenia rury podświetlenia w zespole ekranu LCD.

3. Gdy podświetlenie jest włączone i nie jest jasne, zwykle jest to spowodowane słabym kontaktem między gniazdem lampy płyty wzmacniacza podświetlenia a lampą, a zasilanie podświetlenia jest wysokie lub niskie. Podczas faktycznej konserwacji miernik cyfrowy zasilania 24 V nie powinien wykazywać błędu 1 V (zasilanie). Wyjście napięcia 24 V na płycie powinno być stabilne, niezależnie od tego, czy jest bez obciążenia, czy obciążone)

1. Zjawisko awarii

Istnieją trzy typowe awarie płyty zasilającej kolorowego podświetlenia telewizora LCD: jedna z nich to brak napięcia wyjściowego, co powoduje czarny ekran, a dźwięk jest normalny; drugi to niskie napięcie wyjściowe, powodujące awarię niskiej jasności ekranu; po trzecie, napięcie wyjściowe jest nieprawidłowe, co spowoduje podświetlenie po uruchomieniu. Lampka gaśnie, gdy się zapali.

2. Metoda oceny błędów

(1) Metoda sprawdzania Sprawdź, czy rezystancja i wygląd chipa na płycie zasilacza podświetlenia są normalne. Jeśli dojdzie do przebarwienia lub wybuchu, oznacza to, że jest uszkodzony.

Sprawdź, czy wygląd transformatora wysokiego napięcia (lub cewki magazynującej energię) nie jest zdeformowany, czy rdzeń magnetyczny nie jest uszkodzony, czy szpilki są nielutowane i czy w pobliżu szpilek nie ma śladów iskrzenia.

Sprawdź rurkę przełącznika (lub rurkę inwertera) na płytce zasilacza podświetlenia, czy styki gniazda są odłączone itp.

Sprawdź, czy elementy układu, takie jak rezystory, kondensatory i układy scalone na płytce zasilacza podświetlenia, są wyłączone lub ich styki nie są zlutowane.

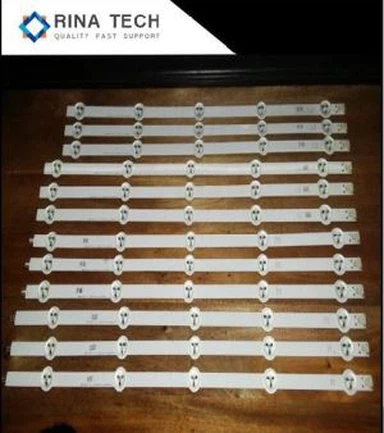

(2) Metoda pomiaru napięcia Napięcie wyjściowe płyty zasilacza podświetlenia LED: napięcie zasilania listwy świetlnej LED jest napięciem stałym, a jego wartość napięcia wynosi zwykle od ponad stu woltów do ponad dwustu woltów. Dlatego możesz użyć multimetru o napięciu stałym 250 V. Można potwierdzić, czy jest to normalne, mierząc wartość napięcia wyjściowego płyty.

Napięcie wyjściowe płyty zasilacza podświetlenia CCFL: Ponieważ wyjście płyty zasilacza podświetlenia CCFL jest prądem przemiennym o wysokiej częstotliwości, napięcie wynosi nawet około 1000 V, więc jest ono wprowadzane w poprzednich gazetach i książkach. Nie jest możliwe użycie zwykłego multimetru do bezpośredniego pomiaru jego napięcia wyjściowego. Do oszacowania użyj metod takich jak rysowanie łuku i wykrywanie indukowanego napięcia. W rzeczywistości można go zmierzyć za pomocą multimetru cyfrowego. Metodę wykrywania napięcia wyjściowego falownika wysokonapięciowego przedstawiono poniżej za pomocą pomiaru kolorowego telewizora LCD Changhong iTV40650X.

Podczas korzystania z bloku napięcia 700 V AC multimetru cyfrowego DT9205 napięcie wynosi 357 V; przy zastosowaniu bloku napięcia 200 V AC napięcie wynosi 37,1 V. Jeśli podczas pomiaru przewód pomiarowy ma słaby kontakt z końcówką wyjściową transformatora wysokiego napięcia, pojawi się różowy łuk, co również oznacza, że ​​na wyjściu występuje wysokie napięcie; jeśli nie ma łuku ani napięcia, oznacza to, że transformator wysokiego napięcia nie ma wyjścia wysokiego napięcia.

[Przypomnienie] Ponieważ transformator wysokiego napięcia testowanego telewizora kolorowego generuje napięcie impulsowe o wysokiej częstotliwości, a zakres napięcia AC multimetru cyfrowego jest ustawiony na pomiar napięcia AC o niskiej częstotliwości, zmierzona wartość jest znacznie niższa niż wartość normalna (około 1000V).

Napięcie robocze płyty zasilacza podświetlenia: Napięcie robocze obwodu zasilania podświetlenia jest dostarczane przez płytę zasilającą, głównie 24 V. Jeśli płyta zasilacza podświetlenia ma robocze napięcie wejściowe, ale nie ma wyjścia wysokiego napięcia, oznacza to, że płyta zasilacza podświetlenia jest nienormalna.

Sygnał sterujący włączania / wyłączania podświetlenia: Większość płyt zasilających podświetlenie wykorzystuje tryb wysokiego poziomu (3-5 V) do uruchomienia i niskiego poziomu do zamknięcia. Jeśli płyta zasilacza podświetlenia nie ma tego wejścia sygnału sterującego, płyta zasilacza podświetlenia nie działa i nie ma wyjścia napięcia.

Sygnał sterujący jasnością podświetlenia: Podczas rozwiązywania problemów z nieprawidłową jasnością podświetlenia, głównym punktem wykrywania jest również sygnał sterujący jasnością podświetlenia. Napięcie sterowania jasnością podświetlenia kolorowego telewizora LCD Changhong iTV40650X zmienia się wraz ze zmianami jasności, ale bez względu na to, jak się zmienia, napięcie nie może wynosić 5 V lub 0 V. Jeśli wartość napięcia wynosi 5 V lub 0 V, z pewnością spowoduje to nieprawidłowe działanie nieprawidłowej jasności.

(3) Metoda obciążenia zastępczego

Ponieważ płyta zasilacza podświetlenia ma kompletny obwód ochronny, obwód ochronny będzie działał, gdy podświetlenie będzie nienormalne, powodując, że płyta zasilacza podświetlenia przestanie działać po uruchomieniu. Aby ustalić, czy awaria jest spowodowana nieprawidłowością podświetlenia, czy nieprawidłowością płyty zasilacza podświetlenia, należy zastosować obciążenie zastępcze w celu ustalenia przyczyny awarii.

CCFI, pozorne obciążenie płyty zasilacza podświetlenia: Fikcyjne obciążenie płyty zasilacza podświetlenia CCFL (płyta inwertera) najlepiej jest używać lamp podświetleniowych CCFL, oczywiście można również użyć specjalnych narzędzi konserwacyjnych, na przykład KYD- PWV2 firmy Changhong Kuaiyidian Electric .0 to specjalne oprzyrządowanie zastępcze do płyty zasilającej podświetlenie CCFL kolorowego telewizora LCD. Może sprostać konserwacji płyty zasilającej podświetlenia CCFL z 1 do 8 interfejsami wyjściowymi wysokiego napięcia.

Po podłączeniu atrapy obciążenia, jeśli płyta falownika może działać normalnie, oznacza to, że płyta zasilacza podświetlenia jest normalna, a usterka jest spowodowana nieprawidłowością podświetlenia; jeśli usterka nie ustąpi, oznacza to, że płyta zasilacza podświetlenia działa nieprawidłowo.

[Podpowiedź] Jeśli nie ma takiego zastępczego narzędzia do ładowania, można również wykonać wiele obciążeń zastępczych falownika za pomocą lampek kontrolnych, jak pokazano na poniższym rysunku. Dioda VD1 na zdjęciu służy do prostowania, można wybrać RU2 lub RG2, a LED1 to dioda elektroluminescencyjna, która służy jako wskaźnik świetlny. Ponieważ LED1 ma również funkcję prostownika, nie jest konieczne instalowanie VD1 w rzeczywistej produkcji.

Obciążenie zastępcze płyty zasilacza podświetlenia LED: Obciążenie zastępcze płyty zasilacza podświetlenia LED jest stosunkowo proste, można wybrać żarówkę 25 W / 220 V. Podłącz go do wtyku zacisku wyjściowego płyty zasilacza podświetlenia. Jeśli żarówka emituje światło, a napięcie na obu końcach jest normalne, oznacza to, że płyta zasilacza podświetlenia jest normalna, a usterka jest spowodowana nieprawidłowością podświetlenia. Jeśli usterka nie ustąpi, płyta zasilacza podświetlenia działa nieprawidłowo.

3. Metoda substytucji

Sprawdź, czy płytka zasilacza podświetlenia nie jest przylutowana lub uszkodzona, możesz ją wymienić na normalną płytkę zasilacza podświetlenia tego samego modelu do kontroli. Jeśli po wymianie telewizor LCD wraca do normy, oznacza to, że wymieniona płyta zasilacza podświetlenia jest uszkodzona; Jeśli usterka nie ustąpi, oznacza to, że usterka leży w innych częściach.

1. Monitor nie jest zasilany

(1) Awaria zasilania: jest to bardzo prosta awaria. Wewnętrzny zasilacz i zewnętrzny zasilacz ogólnego rozszerzenia LCD są wspólne. Zewnętrzne źródło zasilania jest bardziej powszechne. Niezależnie od rodzaju zasilacza, jego konstrukcja jest znacznie prostsza niż w przypadku zasilacza wyświetlacza crt. Wrażliwe są na ogół drobne elementy, takie jak bezpiecznik, mostek prostowniczy. Kondensator filtrujący 300V, lampa wyłącznika zasilania, układ zarządzania energią, dioda wyjściowa prostownika, kondensatory filtrujące itp. Powszechnie stosowany układ scalony do płyt zasilających: 6841203d06. Te powszechnie używane chipy PMW są dostępne w profesjonalnych sklepach z akcesoriami LCD, takich jak ja.

(2) Awaria karty sterownika: karta sterownika spala ubezpieczenie lub uszkodzony układ regulatora napięcia. Niektóre maszyny mają wbudowane zasilacze impulsowe i wyprowadzają dwa zestawy zasilaczy, z których jeden ma napięcie 5 V do przetwarzania sygnału, a drugi ma napięcie 12 V. Tablica wysokiego napięcia służy do podświetlania. Jeśli część obwodu zasilacza impulsowego ulegnie awarii, może to spowodować, że dwa zestawy zasilaczy przestaną działać. Najpierw sprawdź, czy napięcie 12 V jest normalne, a następnie sprawdź, czy napięcie 5 V jest normalne, ponieważ napięcie robocze układu MCU płyty sterownika A / D wynosi 5 V, więc gdy znajdziesz usterkę, której nie można włączyć, najpierw użyj multimetru do pomiaru napięcia 5V. Jeśli nie ma napięcia 5V lub napięcie 5V staje się bardzo niskie, to jedną z możliwości jest problem ze stopniem wejściowym obwodu zasilającego, czyli problem z częścią zasilającą konwersji 12V do 5V. Ten rodzaj awarii jest bardzo powszechny. Sprawdź 5-stykowy blok regulatora napięcia (wspólny model 8050SD -LM2596-AIC15-01 itp.).

Jedną z możliwości jest to, że obciążenie 5 V jest cięższe, a napięcie 5 V jest bardzo niskie. Innymi słowy, jest problem z obwodem przetwarzania sygnału kolejnego etapu, a niektóre obwody są uszkodzone, powodując wzrost obciążenia, a napięcie 5V jest bardzo niskie. Niski, sprawdź pojedynczo komponenty, które mają problemy. Po wymianie uszkodzonych elementów napięcie 5 V można przywrócić do stanu normalnego. Awaria jest zwykle rozwiązywana tutaj. Często spotyka się również, że napięcia 5 V nie można normalnie włączyć po powrocie napięcia 5 V do normy. W tej sytuacji jest również wiele przypadków. Powodem jest to, że z jednej strony program MCU może zostać wyprany, co może spowodować jego nieuruchomienie, a sam MCU zostanie uszkodzony. Na przykład port we / wy MCU jest uszkodzony, więc MCU nie może skanować przycisków. W przypadku napotkania tego rodzaju usterki spowodowanej przez MCU, problem ze znalezieniem sprzętu jest bezużyteczny. Nawet jeśli zmienisz MCU, nie rozwiąże to problemu, ponieważ MCU wymaga zaprogramowania i zakodowania. Jeśli nie ma sposobu, aby znaleźć oryginalną płytę sterownika AD do wymiany, możemy użyć tylko uniwersalnego zamiennika płyty sterownika A / D, takiego jak: 151D lub 161B itp.

2. Wyświetlacz nie zapala się po włączeniu, ale kontrolka zasilania jest zawsze włączona.

Ten rodzaj problemu jest zwykle spowodowany nienormalnym wysokim napięciem i aktywuje się obwód ochronny. W tym przypadku na ekranie LCD jest zwykle wyświetlacz, a sposób patrzenia to" squint" ;.

3. Wyświetlacz jest czarny bez podświetlenia. Zielone światło lampki zasilania jest zawsze włączone.

Na zmrużonym ekranie LCD wyświetlany jest obraz, który jest głównie problemem z obwodem zasilania płyty wysokiego napięcia. Skoncentruj się na sprawdzeniu, czy zasilanie 12 V (bezpiecznik F) i napięcie przełączania 3 V lub 5 V są normalne. Jeśli nie ma napięcia sterującego przełącznika wyjściowego z powodu problemów z MCU, można zamiast tego bezpośrednio pobrać 3,3 V z 3-zaciskowego bloku regulatora (AIC1084). Pomysł naprawy tablicy wysokiego napięcia (bezpiecznik zasilania ---- przełącznik rurki sterującej ---- układ zarządzania energią ---- rurka do włosów typu push-pull ---- rura przełącznika zasilania ---- obwód konwersji DA (magazynowanie energii cewka, prostownik) - obwód doładowania LC (transformator doładowania, kondensator doładowania) - kondensator-lampa sprzęgająca.

4. Na ekranie widoczne są jasne linie, jasne pasy lub ciemne linie

Ten rodzaj problemu jest na ogół nieprawidłowym działaniem ekranu LCD. Przyczyną awarii jasnej linii jest zwykle problem z kablem podłączonym do ekranu LCD lub uszkodzenie układu scalonego sterownika w określonym rzędzie i kolumnie. Ciemna linia oznacza zwykle przeciek w głównym korpusie ekranu lub otwarte jest złącze elastycznej płytki TAB. Powyższe dwa problemy to w zasadzie kara śmierci dla maszyny i nie ma wartości naprawy, ponieważ cena ekranu jest zbyt wysoka.

5. Rozmyty lub biały ekran

Ten rodzaj problemu jest generalnie spowodowany problemem z napięciem zasilania ekranu. Najpierw zmień płytę napędową i linię ekranu jazdy, aby przetestować. Jeśli się nie powiedzie, sprawdź obwód zasilania tylnego panelu ekranu. Pomysły na naprawę: czy na płycie napędu znajduje się blok regulatora napięcia (AIC1084) od 5 V do 3,3 V. Moc wyjściowa. --- Bezpiecznik płyty sterownika ekranu (F) -3,3 V ----- Obwód konwersji DC-DC ---- Ujemne napięcie tworzące układ scalony (-7 V) ---- Sterownik wiersza i kolumny IC.AAT1101AM150XN05 zarządzanie energią ekranu Kiedy chip jest uszkodzony, pojawia się jako biały ekran i niewyraźny obraz startowy. Jest to częsty problem z nowym ekranem AAT1164M170EG01, który jest używany głównie w monitorze LCD BenQ FP71G +. Ekran będzie pusty po pewnym czasie używania, a ekran pojawi się ponownie po wyłączeniu i używaniu przez pewien czas. Ten układ jest układem generującym i zarządzającym wysokim napięciem dla ekranów LCD. Monitory LCD BenQ są często zepsute, a przyczyną jest: biały ekran.

6. Błąd dominacji barwnej

Ogólnie rzecz biorąc, można przejść do trybu regulacji fabrycznej, aby dokonać regulacji. Jeśli ten tryb nie jest dostępny, pomysł naprawy: wymień kabel ekranu i płytkę adaptera ----- przepisz program sterownika ----- płyta sterownika jest zepsuta (nietypowe) ----- układ sterujący układu Tylny panel ekranu jest uszkodzony (nie wspólny) -------- Odłącz kabel ekranu i obserwuj kolor podświetlenia (płaskie podświetlenie to starzenie się lampy) -------- Zmień lampę .

7. Znaki są puste lub na końcu

Pomysły na naprawę: sprawdź linię sygnału VGA i skoncentruj się na tym, czy przewód uziemiający trójkolorowej linii RGB jest prawidłowo podłączony ----- wymień linię ekranu lub płytkę adaptera ----- przepisz program sterownika --- - Wymień płytę napędową - --- Interfejs sygnałowy płyty montażowej ekranu LCD IC jest uszkodzony --- Regulacja potencjometru kontrastu płyty montażowej ekranu LCD --- Niewspółosiowość płyty prowadzącej światło na ekranie LCD --- Niewspółosiowość polaryzatora

8. Na ekranie LCD są plamy

Pomysł na konserwację: wytrzyj lub wymień folię ochronną ----- zdemontuj korpus ekranu, aby wyczyścić zewnętrzny polaryzator i pleksi (potraktowane wacikami, czystą wodą) --- wysuszyć kanałem powietrznym

9. Wyciek światła z ekranu LCD lub nierówne światło

Pomysł na konserwację: ponownie zainstaluj rurkę lampy ----- wyreguluj płytkę prowadzącą światło

10: Najważniejsze informacje na ekranie LCD

Jeden lub dwa duże jasne punkty, możesz spróbować delikatnie nacisnąć jasne punkty opuszkami palców, a mogą one zniknąć, wskazując, że rurka przełącznika i elektrody tego piksela to w większości wirtualne połączenie. Małe czarne i szare punkty mogą być spowodowane kurzem na wewnętrznej płytce światłowodowej lub polaryzatorze. Można czyścić.

11: Jasność ekranu LCD jest niska

Sprawdź obwód regulacji jasności ADJ na tablicy wysokiego napięcia, wymień rurkę lampy -------- zmień płytkę wysokiego napięcia -------- wyreguluj lub wymień płytkę prowadzącą światło

12: Komunikat błędu" poza zakresem częstotliwości"

Sprawdź linię sygnałową -------- Przepisz sterownik MCU ------- Wymień pamięć EPROM ------ Przepisz program EPROM ----- Wymień płytę sterownika

13: po włączeniu nie naciskaj przycisku przełącznika, biały ekran zostanie podświetlony, a obraz może być wyświetlany normalnie po naciśnięciu przycisku

Sygnał przełącznika interfejsu płyty wysokiego napięcia i sygnał ADJ są odwrotnie połączone, a część wyjścia sygnału przełącznika MCU płyty napędowej jest nienormalna, a program MCU można przepisać, aby go naprawić. ------- Zmień MCU

14: dodaj jeszcze jeden punkt

Podczas wymiany starzejącego się ekranu rurki lampy, sprawdź rozmiar rurki lampy.
